ナノインプリンティング/ナノインプリントリソグラフィー

ナノインプリント

ナノインプリントは、50nmのナノ微細構造を最も安価に作ることができる方法

ナノインプリントの種類


UVナノインプリンティング

  • ソフトモールドベースUVナノインプリンティング

  • UV硬化型ポリマーやレジストにインプリント

  • ソフトモールドを使用したプロセスは、大量生産に適しており、高価なマスターモールドの破損を防ぐことが可能

  • 大型ナノインプリント ~500x500mm

  • 高屈折率NILレジスト

上部が赤色、本体が白色の無地のネームタグのイラスト。

基板

赤と青のストライプの日よけと、その上の空白の看板がある建物の簡略化されたグラフィック。

モールド/マスター

下向きの矢印が付いた積層構造の図

UV

UV

青と赤の長方形のシンプルなデザインの店舗の日よけのイラスト。

剥離またはデモールド

白い背景に赤とグレーで簡略化された城壁のイラスト。

ナノパターン

熱ナノインプリント

  • ポリマーをガラス転移温度以上に加熱し、モールドに押し付けて、ポリマーにパターンを転写します。

  • 代表的な基板:PMMA、PC、PETなど

利用可能なサービス

  • マスターモールドの製作:Si、石英、Ni、高分子など

  • ナノインプリント

  • ドライエッチング

  • レジスト残層を除去するためのアッシング

  • モールド洗浄

お客様のアプリケーションに合わせたナノインプリント

光学

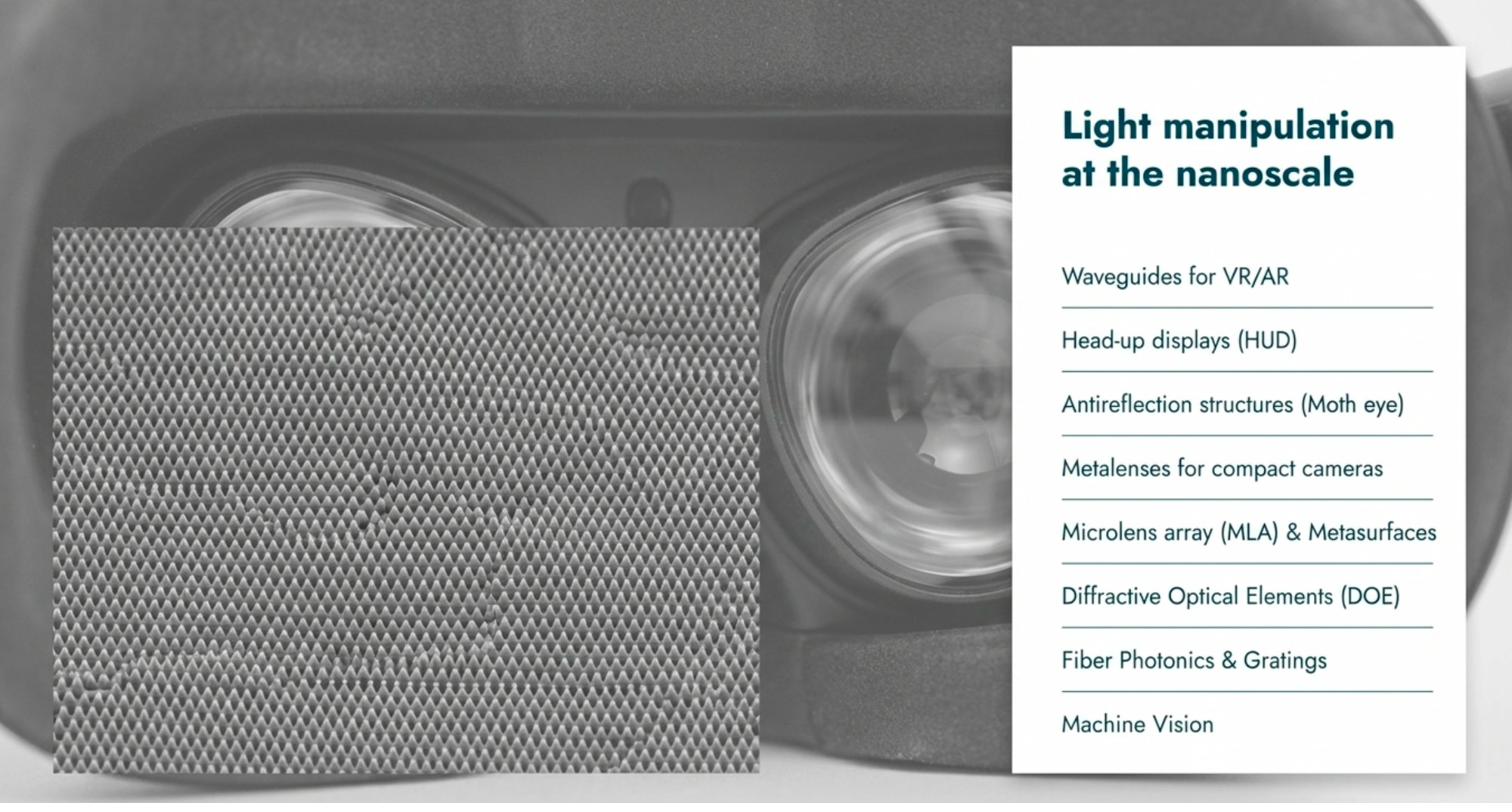

  • マイクロレンズアレイ(MLA)、メタサーフェス

  • DOE、

  • VR/AR用導波路

  • ヘッドアップディスプレイ(HUD)

  • ファイバーフォトニクス

  • グレーティング

  • 小型カメラ用メタレンズ

  • 無反射構造(蛾の眼)

  • マシンビジョン

Lenovo Windows Mixed Reality VRヘッドセットを装着した黒いマネキンの頭。

バイオメディカル

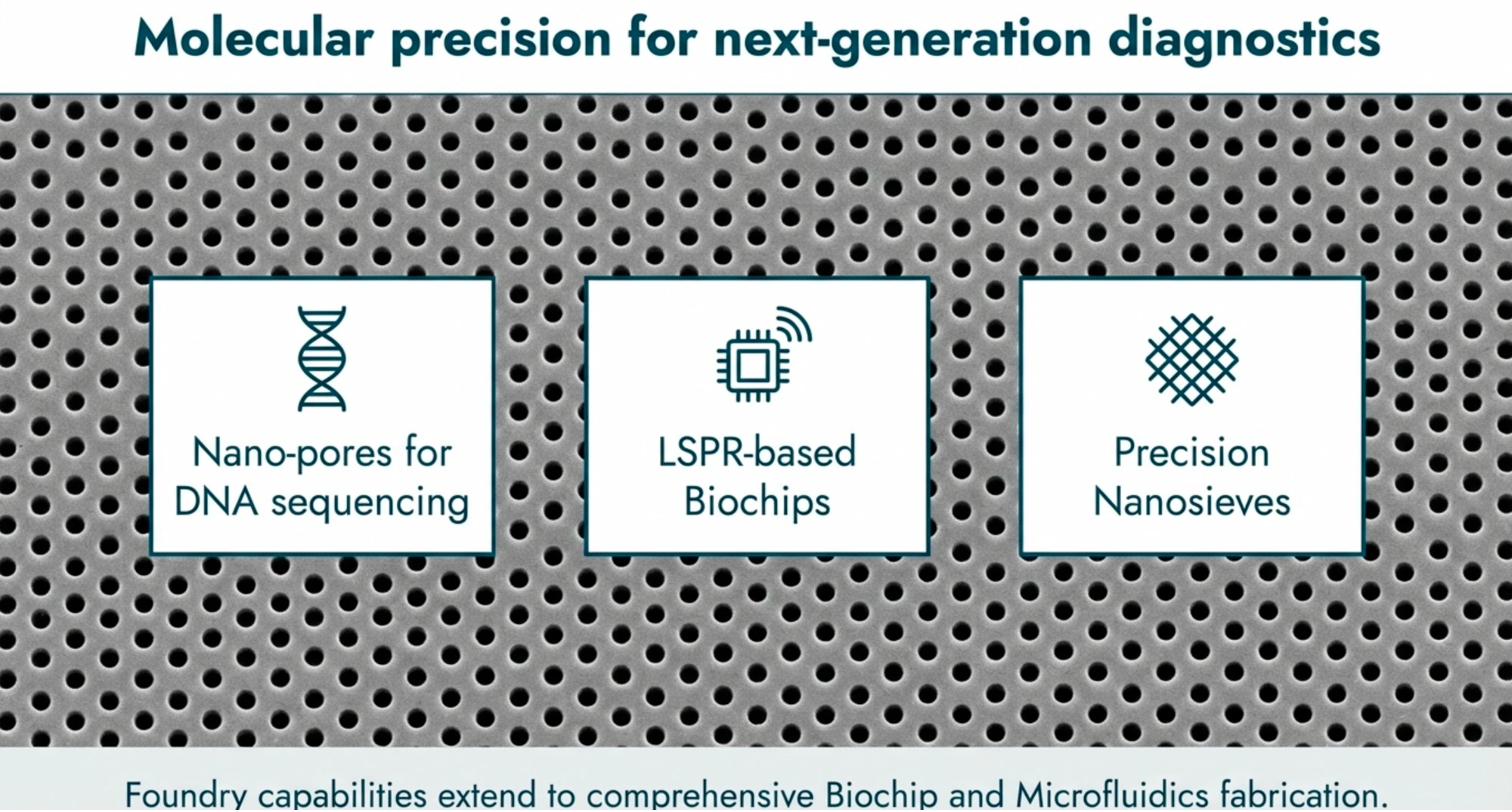

  • DNAシーケンシング用ナノポア

  • LSPRベースのバイオチップ

  • ナノシーブ

アプリケーション

セキュリティ

紙幣、切符などのマイクロナノ構造
